次世代超音波診断システム PCBAソリューション

モバイルデバイス向けの優れた接続性を実現。軽量かつ防水性能を備えた単一およびデュアルプローブ設計により、様々な医療専門分野での使用が可能。

製品を見る

PCBA製品

医療現場のニーズに応える高性能・小型化ソリューション

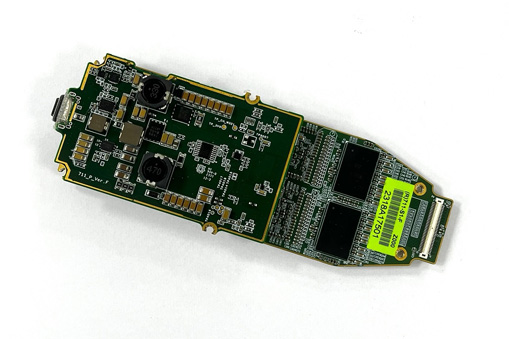

LT711

シングルプローブソリューション

主要特徴

モバイルデバイス向けの優れた接続性
軽量かつ防水性能を備えた単一プローブ設計
複数の医療専門分野に対応可能

超音波インターフェース: 128Tx/64Rxの高性能チャンネル構成
対応トランスデューサー: コンベックス、リニア、マイクロコンベックス、フェーズドアレイ、内視鏡
イメージングモード: B(最大384ビーム)、THI、CF、PW(デュプレックス)、M、PDモード
消費電力: 平均消費電力: 4.7W
寸法 (mm): システム: 138×48×7 / パワー: 78.5×48.1×9.7
重量: システム: 43.2g / パワー: 22.5g
Wi-Fi接続: 802.11b/g/n (2.4GHz/5GHz)
バッテリーと充電: 内蔵バッテリー / USB Type-C充電

LT713

デュアルプローブ対応モデル

主要特徴

デュアルプローブをサポート
より柔軟な診断環境を提供
LT711と比較してよりコンパクトな設計

超音波インターフェース: MUX 64/TR により最大192エレメントまで対応可能
対応トランスデューサー: コンベックス、リニア、マイクロコンベックス、フェーズドアレイ、内視鏡
イメージングモード: B(最大384ビーム)、THI、CF、PW(デュプレックス)、M、PDモード
消費電力: 平均 4.7W (効率的な電力管理)
寸法 (mm): 107.5×34.5×14 (システム+パワーボード)
総重量: 55.5g (システム29g + パワー26.5g)
Wi-Fi接続: 802.11b/g/n (2.4GHz/5GHz)
充電システム: 内蔵バッテリー / ワイヤレス充電 / USB Type-C (フレックスボード付き)

先進的なIC技術

超音波診断システムとなる高性能集積回路

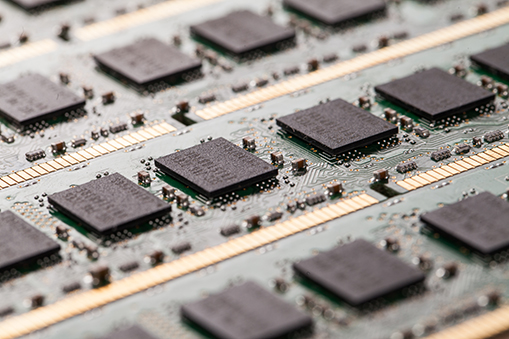

ST100 / ST110

RX IC (受信IC)

ハンドヘルド向け

32チャンネル超音波AFE

DTGCにより39dBのゲインと0.125dBの調整ステップ。チャンネルあたり34mW未満の低消費電力。

低ノイズアンプ (LNA)

1.65nV/VHzの超低ノイズ特性により、微弱な信号も高精度で増幅。

統合機能

ADC (12bit, 50Msps)、AAF、LNA、DTGCを単一チップに統合。小型化と低消費電力を実現。

ST110専用機能

デジタルビームフォーミング、データ復調 (I/Qデータ出力)、Rxアポダイゼーション。

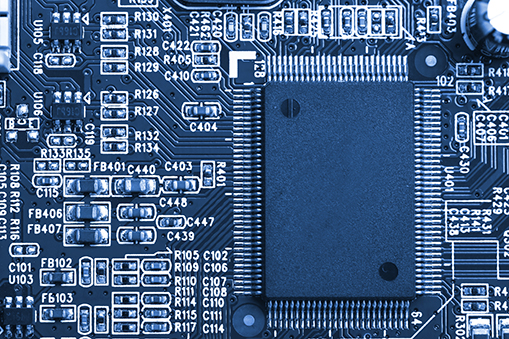

ST200

TX IC (送信IC)

高出力・高精度

32チャンネル3レベルパルサー

最大出力電圧±100Vから最小±1.5Vまで。5MHzにおける第2高調波は-40dBcと優れた特性。

受信専用モード

0.40mW / ch

送受信モード

21mW / ch

パワーダウン

0.05mW / ch

アクティブT/Rスイッチ

HD2: -50 dBcの優れた歪み特性
ターンオン抵抗: 24Ω
高速スイッチング性能

オンチップビームフォーマー

最大遅延: 2^13 クロック周期
最大クロック速度: 200MHz
16遅延 / 32パターンプロファイル

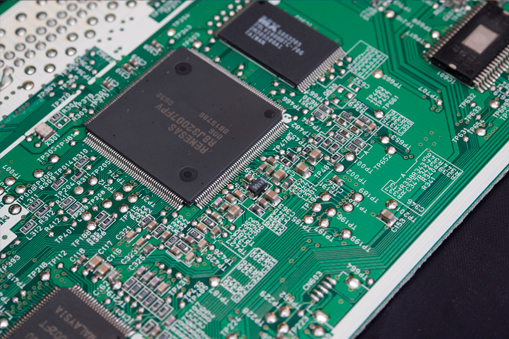

ST150

RX IC (高性能受信IC)

ハイエンド・低ノイズ

16チャンネル超音波AFE

アナログTGCにより36dBゲイン。チャンネルあたり80mW未満。

ノイズ: 0.8nV/VHz

高度なデジタル機能

ADC: 14bit 80Msps / 12bit 100Msps
AAF: 10M-50MHz調整可能

CWパス & 復調

連続波(CW)ドップラーモードサポート（位相分解能1/16）。高精度デジタルI/Q復調器内蔵。

JESD204Bインターフェース

8チャンネルJESD204B規格対応 (Subclass 0, 1, 2)。高速シリアルデータ転送。
